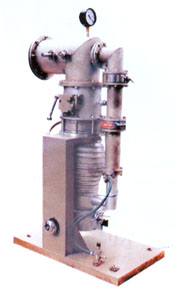

真空机组
 特点
1、抽速大
2、排气时间短
3、JK和JTK型 10-2-10-4 Pa
JF型 10-2-10-6 Pa
4、JF型机组可获得洁净真空
用途
1、化工
2、石油
3、电子
4、真空冶炼
说明：根据用严要求，可设计制造极限压力低于 10-8 Pa 的超高真空机组。

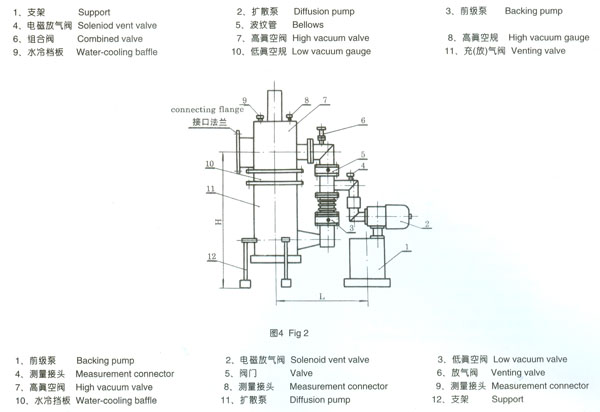

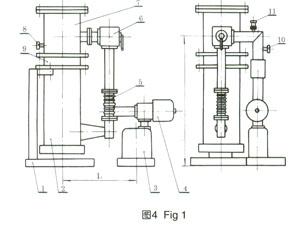

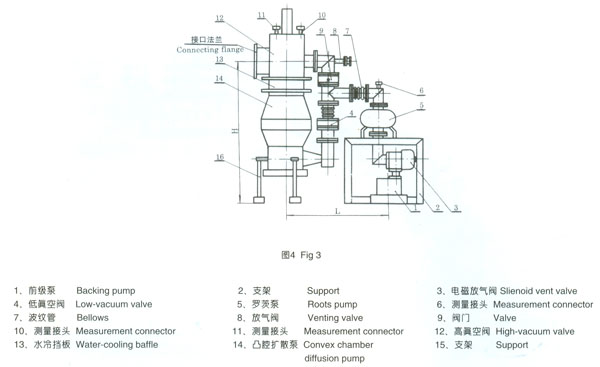

选择：根据用户的使用要求，JK-200型和JTK-200型以下的真空机组按图1型式选取；JK-300型和JTK-300型以上的真空机组，可按图2或图3的型式选取；JF型真空机组可按图4型式选取。
Jk 型真空机组的外型、技术数据及连接尺寸
|
型号
|
JK-100
|
JK-150
|
JK-200
|
JK-300
|
JK-400
|
JK-630
|
JK-800
|
|
极限压力 (Pa)
|
10-4
|
|
抽气速率 (1/S)
|
100
|
280
|
420
|
900
|
1800
|
4000
|
6500
|
|
最大排气压力 (Pa)
|
35
|
|
加热功率 (Kw)
|
0.8
|
1
|
1.5
|
2.5
|
4.5
|
7
|
9
|
|
配用主泵
|
K-100
|
K-150
|
K-200
|
K-300
|
K-400
|
K-630
|
K-800
|
|
配用挡板
|
LB-100
|
LB-150A
|
LB-200B
|
LB-300A
|
LB-400
|
LB-630
|
LB-800
|
|
配用阀门
|
GD-100
|
GD-150
|
GD-200
|
GDO-300
|
GDO-400
|
GDO-630
|
GDO-800
|
|
配用前级泵
|
2X-4
|
|
2X-8
|
2X-15
|
2X-30
|
2X-70
|
2X-70
ZJ-500
|
|
接口法兰
|
LF-100
|
LF-150
|
LF-200
|
LF-300
|
LF-400
|
LF-630
|
LF-800
|
|
结构尺寸 s(mm)
|
H
|
870
|
1000
|
1300
|
1500
|
1800
|
2100
|
2500
|
|
L
|
550
|
650
|
750
|
850
|
950
|
1100
|
2000
|
JTK型真空机组的外型、技术数据及连接尺寸
.jpg)
|
型号
|
JTK-100
|
JTK-150
|
JTK-200
|
JTK-300
|
JTK-400
|
JTK-500
|
|
极限压力 (Pa)
|
10-4
|
|
抽气速率 (1/S)
|
180
|
370
|
600
|
1400
|
2500
|
4000
|
|
最大排气压力 (Pa)
|
35
|
|
加热功率 (Kw)
|
0.8
|
1
|
1.5
|
2.2
|
4
|
6
|
|
配用主泵
|
TK-100
|
TK-150
|
TK-200
|
K-300
|
TK-400
|
TK-500
|
|
配用挡板
|
LB-100
|
LB-150A
|
LB-200B
|
LB-300A
|
LB-400
|
LB-500
|
|
配用阀门
|
GB-100
|
GD-150
|
GD-200
|
GDQ-300
|
GDQ-400
|
GDQ-500
|
|
配用前级泵
|
2X-4
|
2X-8
|
2X-15
|
2X-30
|
2X-70
|
2X-70
ZJ-500
|
|
接口法兰
|
LF-100
|
LF-150
|
LF-200
|
LF-300
|
LF-400
|
LF-500
|
|
结构尺寸 s(mm)
|
H
|
870
|
1000
|
1300
|
1500
|
1800
|
1900
|
|
L
|
650
|
750
|
850
|
950
|
1100
|
1500
|
|
